i6系列微機控制電子萬能試驗機

一. 項目簡介：
i6系列微機控制電子萬能試驗機是我公司為提企業產品的技術水平，先后吸取國外技術、開發研制的新款萬能試驗機。使公司的產品技術水平躍上了一個新的臺階。
二. 、使用領域：
該試驗機采用性能伺服電動機作為動力源;采用先進的芯片集成技術，專業設計的PCI數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。
三. 、依據標準：
滿足國家標準GB/T228-2010《金屬材料 室溫拉伸試驗方法》、GB/T7314-1987《金屬壓縮試驗方法》的要求，符合GB、、ASTM、DIN等多種標準的數據處理。可以符合用戶的要求及提供的標準。
四、重點描述：

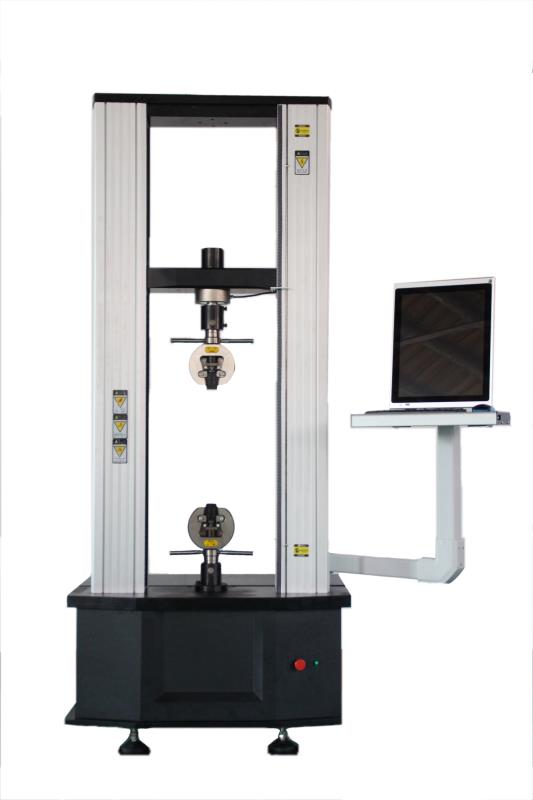

1 主機：落地式具有堅固耐用的機架結構，能夠很好地滿足各種合金，復合材料，航空航天和汽車結構，螺栓，緊固件和鋼板的材料測試。此款主機的優勢是機架剛度，非常適合于測試強度的材料例如航空復合材料。
機架載荷容量有10KN, 20KN, 50KN 和100kN; 并且部分選型能夠滿足特別的行程和測試空間的要求。
2 控制系統：采用我公司研發的觸控屏站式一體工作系統，工作系統與主機完美結合，可多方位、多角度旋轉、移動。更方便、快捷、直觀的進行操作與觀察。
3 附具：
標準配置：楔型拉伸附具、壓縮附具各一付。楔型拉伸附具采用手動夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。(可選液壓自動夾緊)
五、主要技術指標
1. 最大試驗力：10KN20KN50KN100KN
2. 準確度等級: 0.5級
3. 結構形式：門式結構
4. 試驗力示值允許誤差極限：示值的±0.5%以內
5. 負荷測量范圍：滿量程的0.4%～100%FS
6. 力分辨率：最大試驗力的1/500000
7. 引伸計標距：50mm
8. 引伸計最大變形量：10mm
9. 變形示值誤差極限：示值的±0.5%以內
10. 位移示值極限誤差：示值的±0.5%以內
11. 位移最小分辨力：0.01mm
12. 力控速率調節范圍：0.05～5%FS/S
13. 力控速率相對誤差：設定值的±0.5%以內
14. 變形速率調節范圍：0.05～5%FS/S
15. 變形控制速率相對誤差：設定值的±0.5%以內
16. 橫梁速度調節范圍：0.01～500mm/min
17. 橫梁速度相對誤差：設定值的±1%以內
18. 恒力、恒變形、恒位移控制范圍：0.5%～100%FS
19. 恒力、恒變形、恒位移控制精度：設定值的±0.5%以內;
20. 有效試驗寬度：430mm
21. 兩鉗口間有效拉伸空間距離：800mm
22. 軟件及用戶界面：17寸觸摸屏操控一體機
23. 試驗過程及測量、顯示、分析、控制等均由微機完成
24. 試樣破壞后，移動橫梁自動停止移動(或自動返回初始位置)
25. 具有程控和機械兩級限位保護
26. 當負荷超過額定值3～5%時，自動停機
27. 供電電源：220V，50Hz，1.5KW/2.3KW
28.主機尺寸： 1150×750×2200mm
29.設備重量：約600Kg
