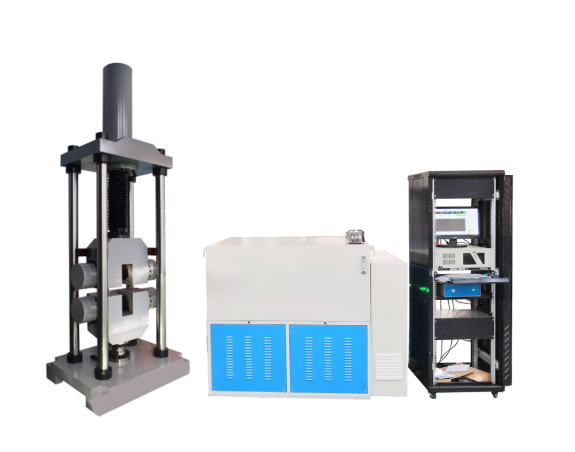

FYUTM-300KN/30噸單空間電液伺服萬能試驗機采用單空間油缸上置式結構。主油缸采用雙向差動油缸，在一個空間內實現拉壓雙向控制。 試驗機采用無間隙剛性結構，直接利用活塞的升降來調整試驗空間，操作方便、效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。 計算機與測控系統采集試驗數據并發送控制指令，能自動控制試驗過程和自動求出試驗結果，并由微機屏幕實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。系統具有返車功能，試驗結束后，加載油缸活塞可自動或手動返回初始位置。
相關標準：
(1) GB/T 2611 《試驗機通用技術要求》
(2) GB/T16825.1 《靜力單軸試驗機的檢驗第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》
(3) GB/T 16826 《電液伺服萬能試驗機》
(4) JB/T 8612 《電液伺服萬能試驗機》
(5) GB/T 228.1 《金屬材料拉伸試驗第1部分：室溫試驗方法》
(6) GB/T 7314 《金屬材料室溫壓縮試驗方法》
技術參數：
規格型號 FYUTM-300KN
最大負荷（kN） 300
試驗機準確度等級 0.5級
試驗力示值相對誤差 ±0.5％以內
試驗力測量范圍 1％－100％FS（全程不分檔） <br>
變形（引伸計）測量范圍 1%-100%FS <br>
變形示值相對誤差 ±0.5％
變形分辨力 最大變形量的1/500000
活塞上升移動最大速度(mm/min) 340
活塞下降移動最大速度(mm/min) 1000
試驗力加載速率范圍 0.02%-2%FS/s
立柱間有效距離 500
拉伸鉗口最大間距 600
最大壓縮空間 390
圓試樣夾塊的夾持范圍 Φ10～Φ32
板試樣夾塊的夾持厚度 2～25
壓板尺寸 ?120
活塞行程 600
主機外形尺寸（長x寬x，mm） 800x600x2720
油源外形尺寸（長x寬x，mm） 600x880x925
電源 三相五線制380VAC±10％，50Hz,5.5kW
重量 2000(主機)+400 (油源)
