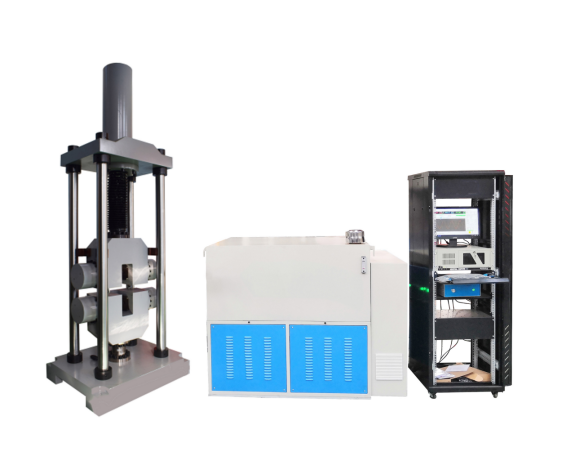

FYHUT系列2000KN/200噸微機控制電液伺服萬能試驗機采用單空間油缸上置式結構。主油缸采用雙向差動油缸，在一個空間內實現拉壓雙向控制。
試驗機采用無間隙剛性結構，直接利用活塞的升降來調整試驗空間，操作方便、效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量力、位移、變形等試驗參數。該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。計算機與測控系統采集試驗數據并發送控制指令，能自動控制試驗過程和自動求出試驗結果，并由微機屏幕實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。系統具有返車功能，試驗結束后，加載油缸活塞可自動或手動返回初始位置。
滿足標準：
1) GB/T 2611 《試驗機通用技術要求》
2) GB/T 16826 《電液伺服萬能試驗機》
3) JJG 1063 《電液伺服萬能試驗機》
4) GB/T 228.1 《金屬材料拉伸試驗第1部分：室溫試驗方法》
應用行業：
計量質檢；冶金鋼鐵；機械制造；電子電器；汽車生產；電線電纜；民用航空；等院校；科研試驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。
技術參數：
|
規格型號 |
FYHUT2000KN |
|
最大負荷（kN） |
2000 |
|
試驗機準確度等級 |
0.5級 |
|
力值示值相對誤差 |
±0.5％ |
|
力值測量范圍 |
1％－100％FS（全程不分檔） |
|
變形（引伸計）測量范圍 |
1%-100%FS |
|
變形（引伸計）示值相對誤差 |
±0.5％ |
|
變形（引伸計）分辨力 |
1/500000FS |
|
活塞上升最大速度(mm/min) |
195 |
|
活塞下降最大速度(mm/min) |
310 |
|
試驗力加載速率范圍 |
0.02%-2%FS/s |
|
立柱數 |
4 |
|
立柱間有效距離 |
770×470 |
|
拉伸鉗口最大間距 |
800 |
|
最大壓縮空間 |
525 |
|
圓試樣夾塊的夾持范圍 |
Φ15～Φ30、Φ30～Φ55、Φ55～Φ70 |
|
板試樣夾塊的夾持厚度 |
10-40、40-70 |
|
壓板尺寸 |
200x200 |
|
活塞行程 |
Φ240 |
|
主機外形尺寸（長x寬xmm） |
1200x900x3930 |
|
油源外形尺寸（長x寬xmm） |
860x1350x1250 |
|
電源 |
三相五線制380VAC±10％，50Hz,13kW |
|
重量 |
9800(主機)+1200(油源) |
